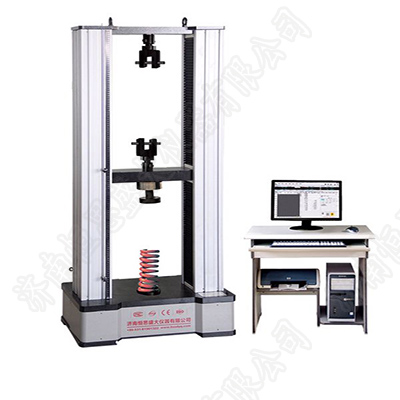

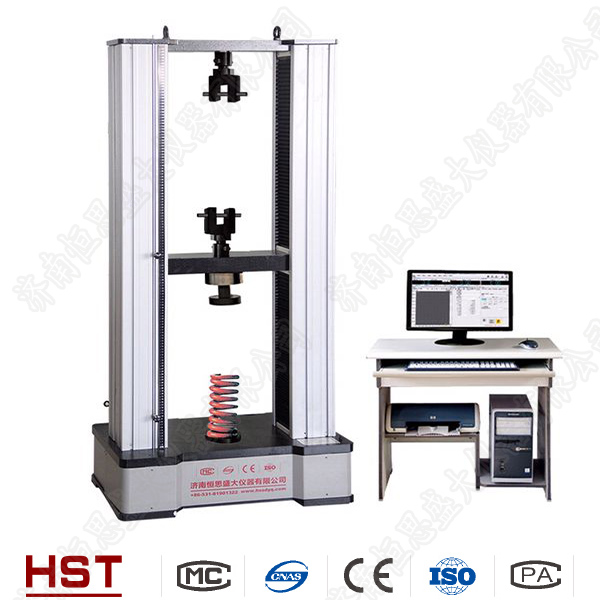

机车悬挂螺旋弹簧轴向力试验机

机车悬挂螺旋弹簧轴向力测试仪产品介绍：

机车悬挂螺旋弹簧轴向力试验机面向机车弹簧制造企业研制的高端弹簧横向刚度试验机，除了具有常规弹簧试验机的测试功能外，能严格按欧洲标准EN13298对机车车辆悬挂系统中的螺旋钢悬挂弹簧进行轴向刚度、横向位移、横向力、横向刚度、偏移方向、偏移角度进行测试和计算，输出不同的坐标曲线。

机车悬挂螺旋弹簧轴向力测试仪技术指标：

1 大试验力 轴向 横向300kN 20kN；2 试验力有效测量范围 1%-100%；

3 试验力小读数值 轴向 横向0.01kN 0.001kN；

4 位移小分辨率 0.01mm；5 试验力示值相对误差 精确测量范围内≤±1.0%；

6 试验机精度等级 1级；

7 位移示值精度 ±（150 0.30L）μm,注：L为测定的任意位置距离。单位：（mm）；

8 试验机有效试验空间 轴向 X向 Y向800mm ±50mm ±50mm；

9 轴向上、下压盘平行度误差 ≤0.2mm；10 轴向上、下压盘偏移量误差 ≤1.0mm；

11 轴向加载速度 0.005mm/min～300 mm/min（无级调速）；

12 横向加载速度 0.02mm/min～200 mm/min （无级调速）；

13 速度精度 速率＜10mm/min时，为设定值的±1%以内；速率≥10mm/min，为设定值的±0.5%以内；

14 轴向压盘直径 ∮550mm；

15 主机工作台左右跨度尺寸 700mm；

16 主机工作台前后宽度尺寸 380mm；

17 机器总功率 8.5kW；

18 电源电压（三相四线，须可靠接地） 380VAC 50Hz。

机车悬挂螺旋弹簧轴向力测试仪工作条件：

1、在室温10-35范围内，相对湿度不大于80；

2、在稳固的基础或工作台上，正确安装；

3、在无震动的环境中；4、周围无腐蚀性介质；

5、电源电压的波动范围不应超过额定电压的10；

6、试验机电源应有可靠接地；频率的波动不应超过额定频率的千分之2以内。
