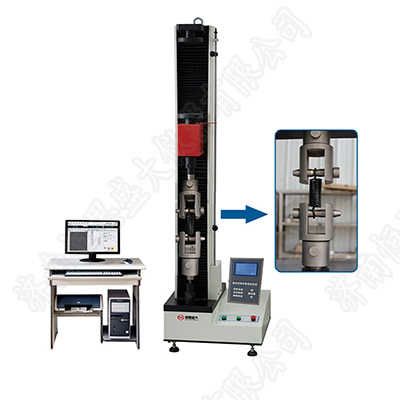

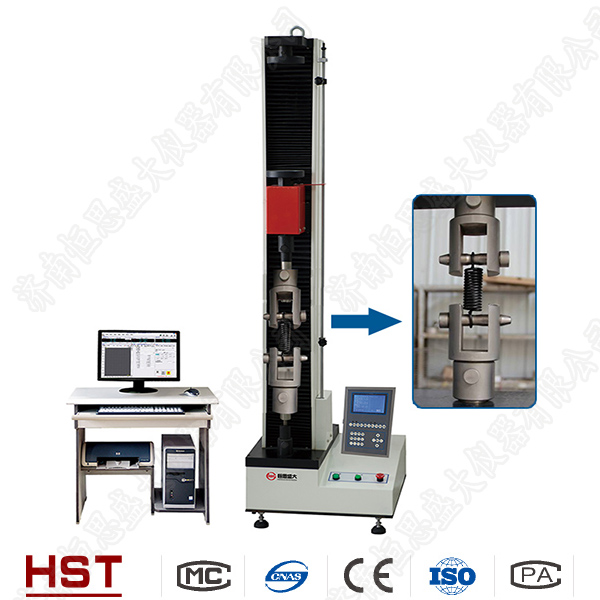

KRTL-W系列弹簧拉力试验机是依据国家弹簧拉压试验机标准规定的技术要求制成,专业设计的自动控制和数据采集系统,实现了数据采集和控制过程的全数字化调整。
试验机主机与辅具的设计借鉴了日本岛津的先进技术,外形美观,操作方便,性能稳定可靠。计算机系统通过控制器,经调速系统控制伺服电机转动,经减速系统减速后通过精密丝杠副带动压盘上升、下降,完成试样的压缩等力学性能试验。
单臂式弹簧拉力试验机试验机技术规格:
量程50N100N500N1000N5000N
试验力分档分×1、×2、×5、×10、四档
试验力精确值0.0010.01N0.1N
试验力示值误差≤±1%
位移精确值0.01mm
位移示值误差≤±(50+0.15λ)
试验机级别1级
拉伸空间500mm
压缩空间500mm
试验行程500mm
压盘直径110mm
位移速度1mm/min-500mm/min分档可调
试验机尺寸约530mmⅹ230mmⅹ1400mm
试验机重量约140KG
供电电源AC220V±10%50HZ
单臂式弹簧拉力试验机产品构成系统:
1、主机:采用单臂式结构。
2、传动系统:由减速器、精密丝杠副及导向部分等组成。
3、驱动系统:由交流伺服调速器极其电机实现系统驱动。
4、测量控制系统:试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源等组成;位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理,实现计算机显示、控制及数据处理等功能。
5、安全保护装置:式样断裂停机、过载保护、横梁极限位置保护、过电流、过电压、超速保护等。
