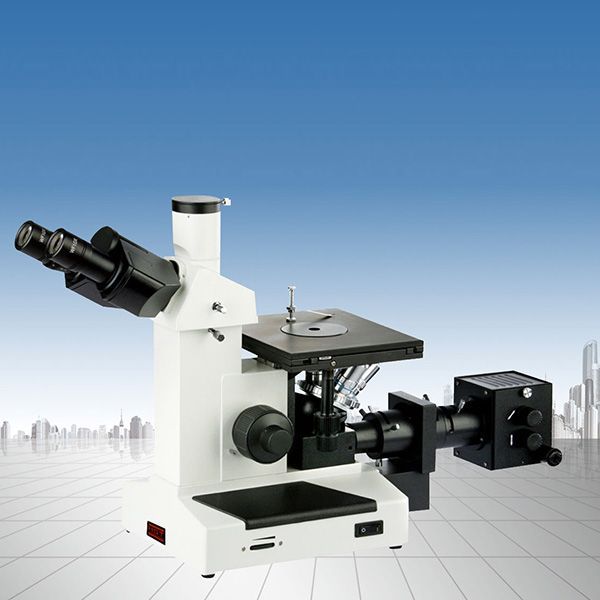

金相显微镜的光学系统与机械部件，在出厂前已经装配成一部完整的光学仪器。但其中某光学部件(如目镜、物镜、摄影装置等)由于保管上的需要(如为了防琢、防尘、防展等》，平时存放在专门的设备中集中保管，到使用时才把这些光学部件安装在显微镜上。显微镜使用完毕，又需将这些光学部件从显微镜架身上拆卸下来，放回专门的保管设备中。由此可见，一部金相显微镜在使用过程中，是要经常安装和拆卸某些光学部件的。本节就这些问题讨论一下应注意的事项。使用显徽镜前，必须安装好目镜和物镜。下面就是金相显微镜物镜与目镜的安装方法以及校准步骤，一起来了解吧。

一、金相显微镜物镜与目镜的安装方法：

(1)目镜的安装

金相显微镜目镜的安装比较简单:先把目镜简上的塑料防尘盖子取下，然后自目镜筒上端插入选择好的目镜就可以了。若要更换放大倍数不同的目镜，仅需把原来已安装好的目镜从镜筒中拔出，然后把要用的目镜擂入目镜筒中即可，但要注意目镜是否已和目镜筒的支承面完全重合。

(2)物镜的安装

金相显微镜的物镜是安装在物镜转换器上的。安装物镜时，用手转动粗动手轮，使载物台升高，同时使载物台与物镜转换器之间保持足够大的距离，然后将三个放大倍数不同的物镜按低倍、中倍、高倍的次序分别旋入转换器的物镜螺孔中，切不可无次序地安装。在螺纹未上紧前，不可脱手，以防物镜掉下而损坏，但也不宜上得太紧，要松紧适中。安装好后，转动转换器，把物镜转到工作位置上，此时应听到转换器上的弹簧顶尖与楔形槽吻合的轻微“卡嚓”声。

值得注意的是，旋转装上物镜的转换器时，要用手指抓住转换器的边缘旋转，不要用手扳着物镜来推动转换器，因为这样操作，容易引起光轴歪斜，损坏物镜螺纹，影响机械系统与光学系统的同轴性。

二、金相显微镜的校准方法：

1、金相显微镜的溯源由于各种金相显微镜的用途不同，故其类型、结构及精度亦不同，因而溯源关系和方式也不同。通过不同的技术手段和方法，我们最终可溯源到“单刻线样板标准器组”和“0.01mm标准测微尺”标准器组。

2、金相显微镜校准项目的设立

(1)物镜场曲将一物镜安装好，将0.01mm标准测微尺放在工作台上并压紧;旋转调焦旋钮，将焦点调整在测微尺的中间，视场中心成像清晰，此时将千分表测头与工作台表面相接触并对好表的零位;

再次旋转调焦旋转，把焦点调整到测微尺的边缘，使视场边缘成像清晰。

观察千分表，其最大偏移量即为该物镜的场曲误差，其余物镜以此类推进行校准。物镜场曲误差的指标如下：10X<0.2mm、25X<0.1mm、40X<0.07mm、63X<0.065mm、100X<0.04mm

(2)物镜放大倍数的正确性装上10X标准目镜和被检物镜，将0.01mm标准没微尺放在工作台上并压紧。观察时测微尺应与目镜中的分划板相符合，其偏移量测是放大倍数的误差。其余物镜以此类推进行校校准，其误差不大于5%

(3)金相显微镜目镜分划板的准确度将带分划板目镜的镜头旋下，把分划板放置在万工显工作台上并调好焦距;调整工作台，使分划板的水平线与万工显纵向导轨行程平行并对好零位，按每20格测量一次，直到第100格，其误差不大于5um

(4)物镜成像清晰范围用被检物镜及10X目镜对测微尺或金相试样进行调焦，使成像清晰。当视场中心像最清晰时，测得视场内的成像清晰范围的误差不低于60%

(5)各物镜相对于目镜的格值装上被检仪器的10X目镜，将0.01mm标准测微尺(推荐使用随机0.01mm测微尺)放在工作台上并压紧;

调整测微尺标尺轴线与仪器目镜分划板标尺轴线平行，并读出目镜分划板i条刻线里包含测微尺n条刻线数，该物镜相对于目镜的格值为：C=n/i*0.01mm.其余物镜的格值以此类推进行校准。
