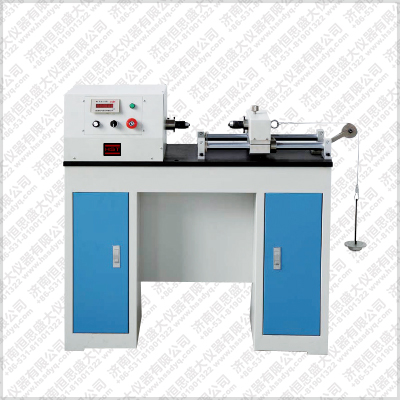

橡胶管扭转试验机

橡胶管扭转试验机产品详情：

●橡胶管扭转试验机扭矩量程：500、1000、2000Nm；

●扭矩测量范围：1%-100%；

●扭矩小读数值：0.01Nm；

●试验扭矩分辨率1/±300000。

●扭试验机主要技术性能指标

●橡胶管扭转试验机扭矩量程：500、1000、2000Nm；

●扭矩测量范围：1%-100%；

●扭矩小读数值：0.01Nm；

●试验扭矩分辨率1/±300000；

●扭矩示值相对误差：≤±1.0%（正转和反转两个方向）；

●扭矩重复性相对误差：≤1.0%（正转和反转两个方向）；

●橡胶管扭转试验机转角测量范围0-10000°；

●转角示值相对误差：≤±1%（正转和反转两个方向）；

●扭角(小角度测量)显示小分辨率：0.0001°；

●转角小读数值：0.01°；

●试验转速：0.05-720°/min(屈服前应在3°/min-30°/min；屈服后不大于720°/min)无级调速；

●扭转速度示值相对误差：≤±1%（正转和反转两个方向）；

●扭转速度示值重复性误差：≤1.0%；

●加力盘、扭矩盘间距离：0～520mm（可根据您的要求定制）；

●两夹头的同轴度：≤Φ0.3mm；

●试样夹持直径：标准试样（圆试样Φ10，标距50mm,100mm）；

●橡胶管扭转试验机电源：AC220V±10％，50Hz；

●试样夹持方式：按用户试样提供夹具一套；

●试验级别:1级；

●主机净尺寸(mm)：约1350*340*1040；

●主机重量(kg)：约230；

扭转试验机应用行业：

计量质检；冶金钢铁；机械制造；民用航空；高等院校；科研实验所；商检仲裁、技术监督部门；建材陶瓷；石油化工；其它行业。

方案描述

1主机

橡胶管扭转试验机主机采用卧式结构。左端扭矩盘连接传感器为固定端，右端加载为交流伺服电机通过摆线减速机传动带动加力盘转动，通过对试样加载将扭矩传到扭矩盘端来进行试验，加载系统可沿导轨移动，用于调整试验空间。

2传动系统

通过采用交流伺服电机和驱动器，保证试验过程的宽范围速度连续调节和均匀加载；

3扭矩及扭角的检测

采用高精度扭矩传感器，可正反两方向测量扭矩；扭转角的输出是通过交流伺服电机导出，保证显示角度的真实有效。通过计算机数据采集处理系统，将传感器信号处理后在计算机屏幕上显示。

4测量控制系统：

济南橡胶管扭转试验机试验力测量控制系统由高精度双向对称性扭矩传感器、稳压电源、测量放大器、A/D转换等组成；位移测量控制系统由倍频整形电路、计数电路等组成。通过各种信号处理，实现计算机控制、数据处理、显示等功能。
