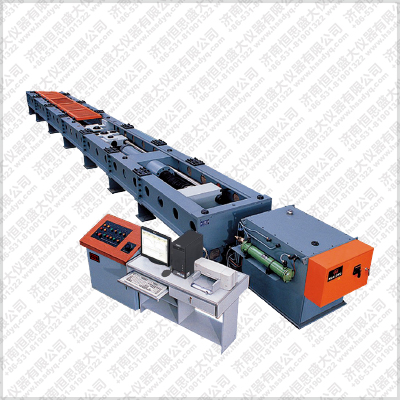

锚杆锚索卧式拉力试验机
产品名称:

锚杆锚索卧式拉力试验机

产品分类: 卧式拉力试验机
产品概述:锚杆锚索卧式拉力试验机产品详情

锚杆锚索卧式拉力试验机产品简介:

1、该试验机可用于各种金属材料、钢索、电力金具、链条、吊装带等较长试样的拉伸、广泛用金属制品、建筑结构、船舰、军工等领域。微机控制电子式卧式拉力试验机采用我公司成熟的万能试验机技术,增加钢架结构将立式试验变为卧式试验,这样增加了拉伸空间(可以增加到二十米以上,这是立式试验做不到的),满足了大试样、全尺寸试样的试验。

2、该试验机采用机架整体钢板焊接框架结构,由交流伺服电机带动滚珠丝杠,负荷传感器测力,根据试样规格长度可有级调整拉伸空间,计算机屏幕显示试验力及试验曲线,按试验方法的要求自动处理试验数据,本机为煤电企业、煤矿机械设备、安全生产检验所、技术监督等行业的理想检验设备,适用于电线电缆、瓷瓶、双钩、钢绞线、安全带、腰绳、脚扣等产品的拉伸负荷,破坏等试验,要求操作灵活方便,加载缓慢平稳,机体承载能力强等优点.

3、试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点,无污染、噪音低、效率高。辅具的设计与主机相匹配,结构为楔型平动式、手动或者自动旋转夹紧,试样不受附加力。夹持方便、可靠、不滑移。

锚杆锚索卧式拉力试验机

4、本方案书以下列标准为依据进行企划:

GB/T 228.1-2010 《金属材料 拉伸试验 第1部分 室温试验方法》

GB/T 2611-2007 《试验机 通用技术要求》

以上标准均执行有效标准

锚杆锚索卧式拉力试验机 产品参数:

1. 试验力:1000KR;

2. 试验力测量范围:0.2%-100%FS

3. 试验力分档:可选择分档或全程不分档

4. 试验力测量精度:优于示值的±1%;

5. 位移分辨力:0.002mm;

6. 位移测量准确度:±0.5%;

7. 变形测量范围:0.2~100%FS;

8. 变形示值相对误差:±1%以内;

9. 变形分辨力:0.001mm;

10. 力控速率调节范围:0.005~5%FS/S;

11. 力控速率相对误差:±1%设定值以内;

12. 变形速率调节范围:0.02~5%FS/S;

13. 变形控制速率相对误差:速率<0.05%FS时,为±2%设定值以内;

速率≥0.05%FS时,为±0.5%设定值以内;

14. 横梁速度测量范围:0.05~300mm/min;

15. 横梁速度相对误差:速率<0.01 mm/min时,设定值的±1.0%以内;

速率≥0.01 mm/min时,设定值的±0.2%以内;

16. 恒力、恒变形、恒位移控制范围:0.5%~100%FS;

17. 恒力、恒变形、恒位移控制精度:设定值≥10%FS时, 设定值的±0.1%以内;

设定值<10%FS时, 设定值的±1%以内;

18. 拉伸行程:0~ mm;

19. 压缩行程:0~ mm;

20. 横梁行程: mm;

21. 试验宽度: mm

22. 供电电源:三相380V; 3kW;

23. 主机尺寸:约 mm;

24. 主机重量:大于 Kg;
