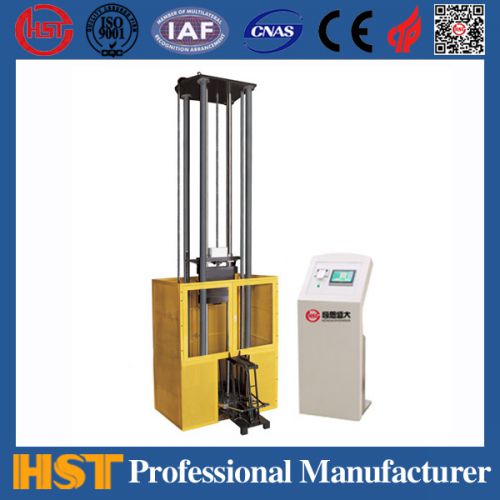

如图所示产品,为济南恒思盛大仪器有限公司生产的数显式落锤撕裂试验机,以下则是我们为您介绍的数显式落锤撕裂试验机的详细相关情况。如果您对此产品感兴趣,欢迎您来电咨询我们,电话:0531-81901322。
一、产品介绍
该系列落锤撕裂试验机适用于各种铁素体钢、特别是各种管线钢的落锤撕裂冲击试验。符合GB/T8363-2007和ASTM E436试验方法。数显式落锤撕裂试验机为单片微机控制,触摸屏和按键操作;可显示和控制提升高度,预置和显示大冲击能量。
二、依据标准
GB/T8363-2007《铁素体钢落锤撕裂试验方法》。
三、参考标准
(1)API5L3美国石油学会建议方法;
(2)ASTM E436-80铁素体钢落锤动态撕裂试验标准方法;
(3)ASTM E604-83金属材料动态撕裂标准方法。
四、主机系统
1) 主机系统是由两根圆形滑柱、四根方形立柱、顶板、底座、缓冲装置、支座、钳口、落锤、落锤提升机构、挂脱锤机构、安全防护装置、送样定位机构、防倾倒机构等组成。
2)机架坚固,连接可靠:滑柱、立柱与底座垂直,可以方便地对滑柱进行清洗润滑;试样送放简易快捷,定位准确,防倾倒装置坚固耐用,能够可靠的保证试样在受到打击过程中不歪斜不倾倒,避免试样扭曲、一次打不断试样;支座、钳口坚固耐摩;安全保险机构及安全防护网确保人身安全,可靠耐用;减震的缓冲装置有效耐用;挂锤及脱锤机构灵活可靠。
规格型号 | JLS-30000 | JLS-40000 | JLS-50000 |
大冲击能量 | 30000J | 40000J | 50000J |
大提升高度 | 2500mm | ||
主机安装高度 | ≤5.8m | ||
冲击速度 | ≥5m/s | ||
支座跨距 | 254+1.5mm | ||
落锤锤刃曲率半径 | R25.4±2.5mm | ||
支座钳口曲率半径 | R14.3±1.59mm | ||
落锤锤刃中心线与支座跨距中心偏差 | ±1mm | ||
锤刃及支座钳口支承面洛氏硬度 | ≥C55 | ||
试样规格 | 300×70×(6-32)mm | ||
试验机外形尺寸 | 约1600×2300×5500mm |
以上数据仅供参考,实际数据请以真实设备为准!
